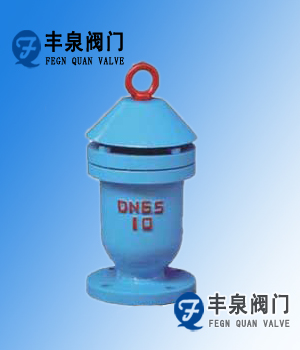

KP快速排氣閥
| 口徑 |
25-200（mm） |
材質 |
鑄鋼 |
| 連接形式 |
法蘭 |
品牌 |
豐泉 |
| 型號 |
KP快速排氣閥 |
產品別名 |
快速排氣閥 |
| 適用范圍 |
廣泛使用于油田、化工、煤礦、電站、科研、船舶、環保、食品、工程建設等行業、歡迎新老客戶咨詢洽談。 |
|
|
KP快速排氣閥概述：
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
KP快速排氣閥主要用途
適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
KP快速排氣閥主要特點
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。
KP快速排氣閥技術參數:
1.介質：清水
2.溫度：常溫
3.閥體：灰鑄鐵HT200
4.浮球與塞頭：不銹鋼
5.密封材料：丁晴橡膠
6.閥體試驗打壓：1.5mpa
7.浮球、密封試驗打壓：0.05-1.1MPA不漏水
KP快速排氣閥連接尺寸
|
公稱通徑
|
D
|
D1
|
D2
|
D3
|
H
|
Z-φd
|
|
DMmm
|
|
25
|
115
|
85
|
65
|
140
|
285
|
4-14
|
|
50
|
160
|
125
|
102
|
160
|
340
|
4-14
|
|
80
|
195
|
160
|
135
|
205
|
490
|
4-18
|
|
100
|
215
|
180
|
158
|
240
|
545
|
8-18
|
|
150
|
280
|
240
|
212
|
300
|
615
|
8-23
|
|
200
|
335
|
295
|
268
|
380
|
730
|
8-23
|
KP快速排氣閥每小時排氣量表
|
規格
|
25
|
50
|
80
|
100
|
150
|
200
|
|
立方米/小時
|
2-88
|
85-352
|
19-795
|
27-1145
|
41-1709
|
76-3179
|
意大利OR快速排氣閥<大口徑排氣閥>應用于獨立采暖系統、集中供熱系統、采暖鍋 爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。因為水中通常都溶有一定的空氣，而且空氣的溶解度隨著溫度的升高而減少，這樣水在循環的過程中氣體逐漸從水中分離出來，并逐漸聚在一起形成大的氣泡甚至氣柱，因為有水的補充，所以經常有氣體產生。為此就延生出排氣閥這一名詞,在日常生活也解決了不少問題.
技術參數:
最大工作壓力:10bar
最高溫度(水)90℃
螺紋:水工業接口螺紋標準UNIISO228/1
結構:黃銅UNIEN12165:98
浮球:熱塑低密度PP塑料
公稱通徑：DN25
工作原理：
排氣狀態時，浮筒由于重力作用，將杠桿的一端向下拉下，這時杠桿處于傾斜狀
態，在杠桿與排氣孔接觸部分出現空隙，空氣就通過此空隙由排氣孔排出，隨著空氣的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠桿上的密封端面逐漸壓上排氣孔，直至整個排氣孔被完全堵住,排氣閥這時就完全處于封閉狀態。
快速排氣閥的優點：
1.意大利OR快速排氣閥的浮筒采用低密度的PP材料，此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。
2.浮筒杠桿采用硬質塑料，杠桿與浮筒和支座之間的聯接都采用活動聯接，故不會在長期運行時產生銹蝕，導致系統不能工作而發生漏水。
3.杠桿的密封端面部分是采用彈簧支撐，可以隨杠桿的運動相應伸縮，保證在不排氣的情況下的密封性。
快速排氣閥的安裝：
1.OR快速排氣閥必須垂直安裝，即必須保證其內部的浮筒處于垂直狀態，一面影響排氣；
2.OR快速排氣閥在安裝時，最好跟隔斷閥一起安裝，這樣當需要拆下排氣閥時進行檢修時，能保證系統的密閉，水不致外流；
3.OR快速排氣閥一般安裝在系統的最高點，有利于提高排氣效率。
|
